DIN德標球閥,德標高平臺球閥特點設計標準 ：DIN 3357-1，EN12516-1
結構長度：DIN 3202F1/F4/F5/F17/F18F
連接法蘭：DIN2542-DIN2545
試驗和檢驗：DIN3230/3,EN12266
DIN德標球閥,德標高平臺球閥適用范圍城建、化工、冶金、石油、制藥、食品、飲料、環保等。
產品說明
Q41F德標球閥用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。德標球閥具有小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。德標球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等，工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫、甲烷和乙烯等。
產品特點
閥桿帶有防靜電設置 Ante-Static Devices For Ball-Stem-Body
閥桿帶有防脫出裝置設計 Blow-out Proof stem
鋼球球槽上有泄壓孔設計 Pressure Balance Hole in Ball Slot
采用Iso 5211 支架安裝執行器平臺設計
Built in ISO 5211 Bracket Mount For Easy Automation
主要材料表
|
名稱 |
材質 |
|
ANSI/JIS/DIN |
ANSI/JIS/DIN |
ANSI/JIS/DIN |
|
閥體 |
A351-CF8M/SCS14A/1.4408 |
A351-CF8/SCS13A/1.4308 |
A216-WCB/SCPH2/1.0619 |
|
閥蓋 |
A351-CF8M/SCS14A/1.4408 |
A351-CF8/SCS13A/1.4308 |
A216-WCB/SCPH2/1.0619 |
|
球 |
SUS316 |
SUS304 |
|
六角螺母 |
A194-8 |
|
彈性墊片 |
SUS304 |
|
密封圈 |
PTFE/VITON |
|
閥座 |
PTFE/RPTFE/PPL |
|
閥桿 |
SUS316 |
SUS304 |
|
O型圈 |
FKM(VITON) |
|
止推墊 |
PTFE/RPTFE |
|
填料 |
PTFE/GRAFOIL |
|
蝶簧 |
SUS304 |
|
閥桿螺母 |
A194-8 |
|
填料壓蓋 |
SUS304 |
|
手柄 |
SUS201 |
|
定位桿 |
SUS304 |
|
內六角圓柱頭螺釘 |
SUS304 |
|
六角螺母 |
A194-8 |
|
雙頭螺栓 |
A193-B8 |

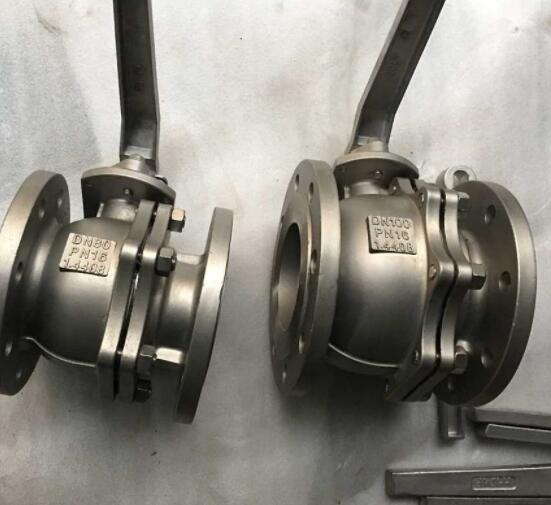

DIN德標球閥實物圖

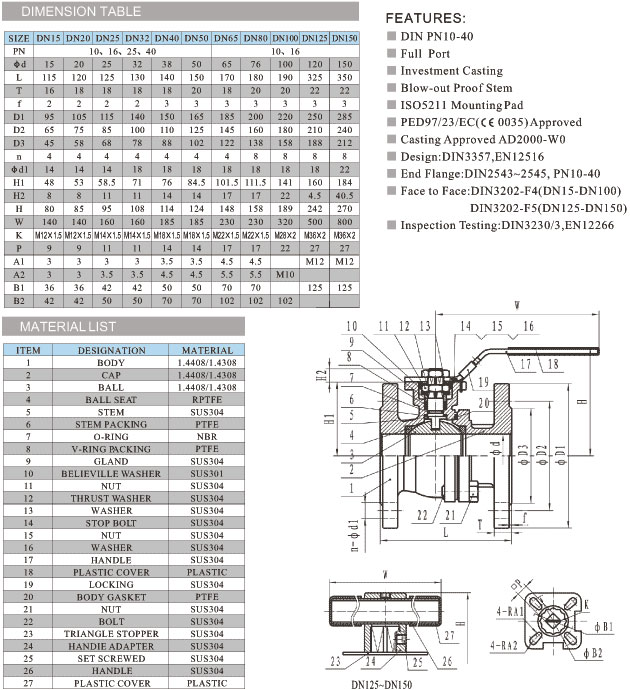

DIN德標球閥,德標高平臺球閥參數尺寸圖:
售后服務承諾
對于貴公司在雄工閥門訂購閥門產品，我司在售后服務方面作如下承諾：
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復解決問題。
訂貨流程
- 客戶采購清單請傳真至 021-60714833，或來電咨詢 021-31263381。
- 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
- 具體商定：交貨期、特殊要求等事宜。
訂貨須知
- 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
- 結構長度
- 連接形式
- 公稱直徑、全通徑、縮徑、管道尺寸
- 運用介質及溫度、壓力范圍
- 實驗、檢驗標準及其他要求
- 本場可根據客戶特殊要求配置各類驅動裝置。
- 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
