電動開關球閥

更新時間：2025/4/14　

質量穩定：實行全過程質量監控，細致入微，全方位檢測！

價格合理：高效內部成本控制，減少了開支，讓利于客戶！

交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

提供全套工程閥門解決方案，電動開關球閥售前、售中、售后專業服務。

產品名稱：	電動開關球閥	產品型號：	Q941F
驅動方式：	電動,氣動,手動,渦輪	連接形式：	法蘭,螺紋
結構形式：	全通徑,縮徑	密封結構：	軟密封,硬密封
壓力范圍：	1.6MPa-16MPa	公稱通徑：	DN15-200
常用材質：	WCB,不銹鋼等	銘牌：	雄工品牌

產品說明

相關產品

訂貨流程

電動球閥,電動開關球閥體與執行機構的連接采用直連方式,電動執行機構無須配伺服放大器,輸入220VAC電源即可控制運轉。電動開關球閥是球閥與電動執行器通過機械的連接而成的，球閥的特性，閥門通過球體繞垂直于通道軸旋轉90°來控制啟閉的，在管道中主要取到了改變介質流動方向，切斷，分配等作用，閥門在性能與控制介質，之前的用來做開關、切斷閥，到現在的節流、控制流量等。常用的電動執行器有多回轉式、單回轉式、智能型、角行程執行器、直行程電動執行器、防爆執行器、執行器等，球閥主要有三通球閥、浮動式球閥、O型球閥、固定式球閥、V型球閥等。

電動開關球閥原理

電動球閥是通過球閥閥體結構為旋轉90度的閥芯，電動執行器為輸入0-10毫安的標準信號，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出，電機組帶動齒輪渦輪蝸桿轉角，以開關和調節閥門。主要還是靠電動執行器的電流量來調節操作的。采用一體化結構，以單相電源AC220V和直流電源24VDC即可控制運轉。適用與切斷、調節，閥門與執行器采用了采用直連的形式，對流體介質的流量、壓力、溫度、液位等參數的控制。

運用場合
不銹鋼電動球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含纖維、小固體顆料等介質。廣泛用于化工、石油、造紙、電站、冶金、輕工、制冷等工業領域。

產品選型
閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。

執行器參數：電源電壓、控制方式、控制信號、作用方式等系列參數。

特點
啟閉迅速、輕便、流體阻力小、結構簡單、相對體積小、重量輕、便于維修、密封性能好、連線簡單，結構緊湊、尺寸小、動作穩定可靠等特點。根據選用不用的型號的電動球閥在有所不同，比如V型具有調節的能，襯氟電動球閥具有耐耐腐蝕密封性等，客戶需要根據自身的情況來選擇適用的電動球閥。

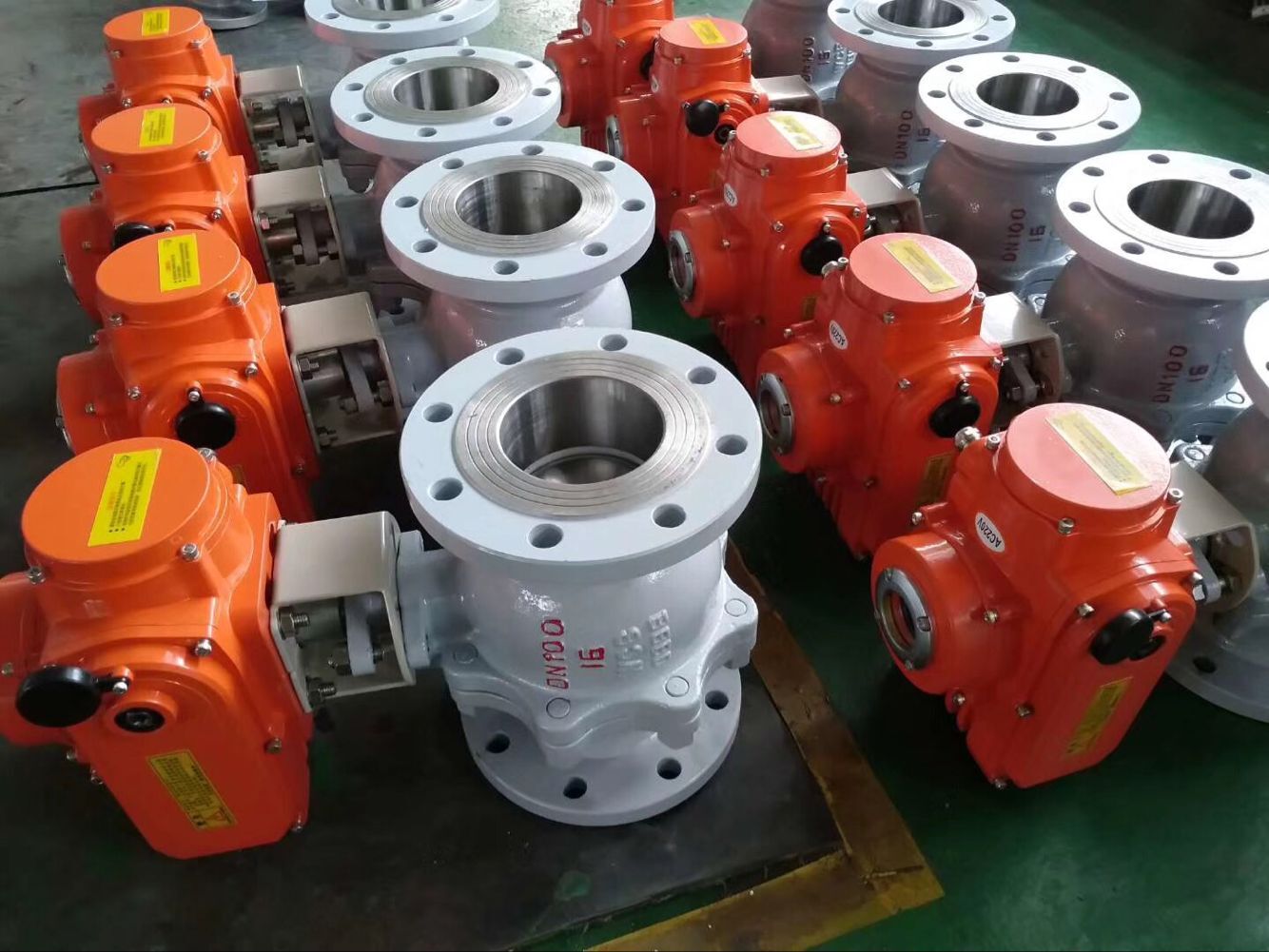

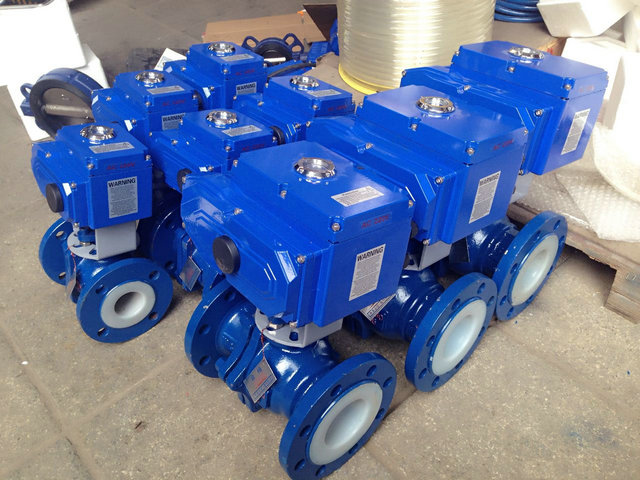

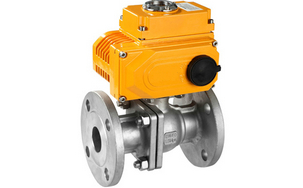

電動開關球閥,電動球閥實物圖片

1.6MPa主要外形和連接尺寸

Q941F-16
通徑DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in	L	D	K	D1	n-Φd	b	f	H	W
15	1/2″	130	95	65	46	4-Φ14	14	2	190	196
20	3/4″	140	105	75	56	4-Φ14	16	2	195	196
25	1″	150	115	85	65	4-Φ14	16	2	210	196
32	1 1/4″	165	135	100	76	4-Φ18	18	3	220	196
40	1 1/2″	180	145	110	84	4-Φ18	18	3	230	196
50	2″	200	160	125	99	4-Φ18	20	3	265	196
65	2 1/2″	220	180	145	118	4-Φ18	20	3	300	255
80	3″	250	195	160	132	8-Φ18	20	3	325	255
100	4″	280	215	180	156	8-Φ18	22	3	350	255
125	5″	320	245	210	184	8-Φ18	22	3	375	255
150	6″	360	280	240	211	8-Φ22	24	3	420	255
200	8″	400	335	295	266	12-Φ22	24	3	460	255

2.5MPa主要外形和連接尺寸

Q941F-25
通徑DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in	L	D	K	D1	n-Φd	b	f	H	W
15	1/2″	130	95	65	46	4-Φ14	14	2	190	196
20	3/4″	140	105	75	56	4-Φ14	16	2	195	196
25	1″	150	115	85	64	4-Φ14	16	2	210	196
32	1 1/4″	165	135	100	76	4-Φ18	18	3	220	196
40	1 1/2″	180	145	110	84	4-Φ18	18	3	230	196
50	2″	200	160	125	99	4-Φ18	20	3	265	196
65	2 1/2″	220	180	145	118	4-Φ18	22	3	300	255
80	3″	250	195	160	132	8-Φ18	24	3	325	255
100	4″	280	235	190	156	8-Φ22	24	3	350	255
125	5″	320	270	220	184	8-Φ26	26	3	375	255
150	6″	360	300	250	211	8-Φ26	28	3	420	255
200	8″	400	360	310	274	12-Φ26	30	3	460	255

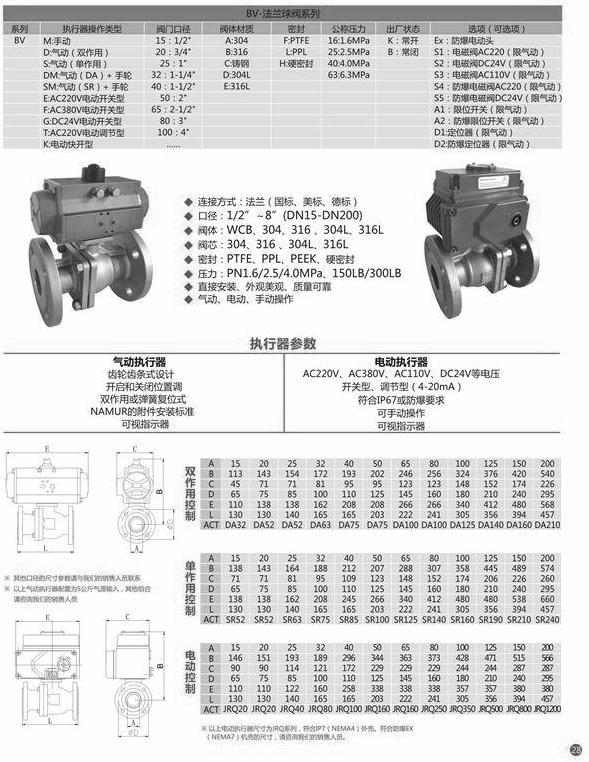

電動開關球閥尺寸圖:

售后服務承諾

對于貴公司在雄工閥門訂購閥門產品，我司在售后服務方面作如下承諾：

一、我公司對產品質量實行三包，即：包質、包換、保修；

二、合同簽訂后，保證保質、保量，按時交貨；

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢，隨時給予解答；

當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復。

相關產品：微型電動球閥

更多相關產品：不銹鋼電動球閥
