氣動高溫球閥適用于溫度：≦350℃(PPL高溫密封面)或≦180℃(PTFE,F46密封面) 閥體一體式結構。采用密封材料為閥座,經同類產品PTFE做密封的球閥,使用壽命提高了3-5倍。有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等特點,高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類。

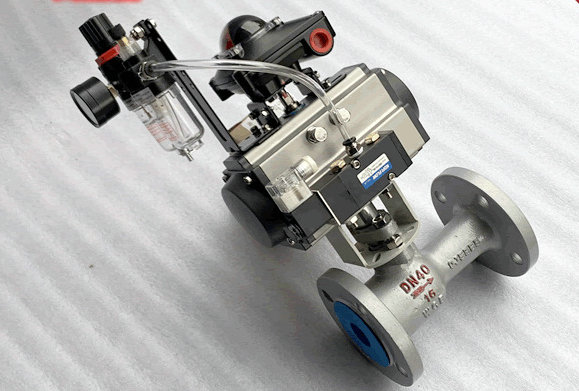

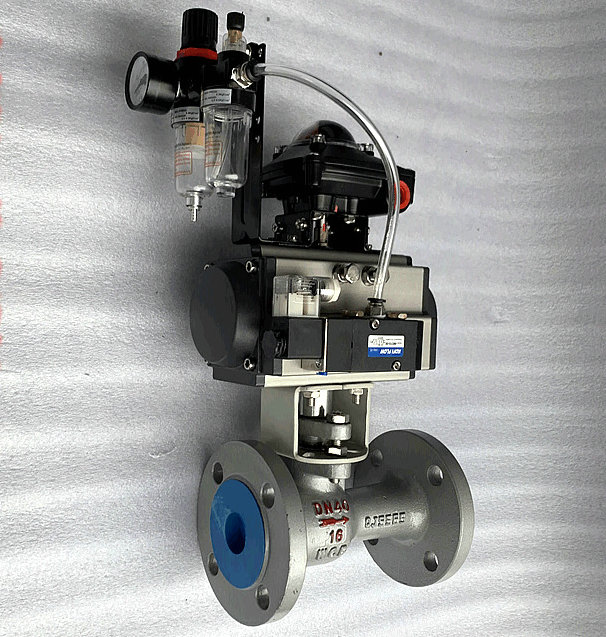

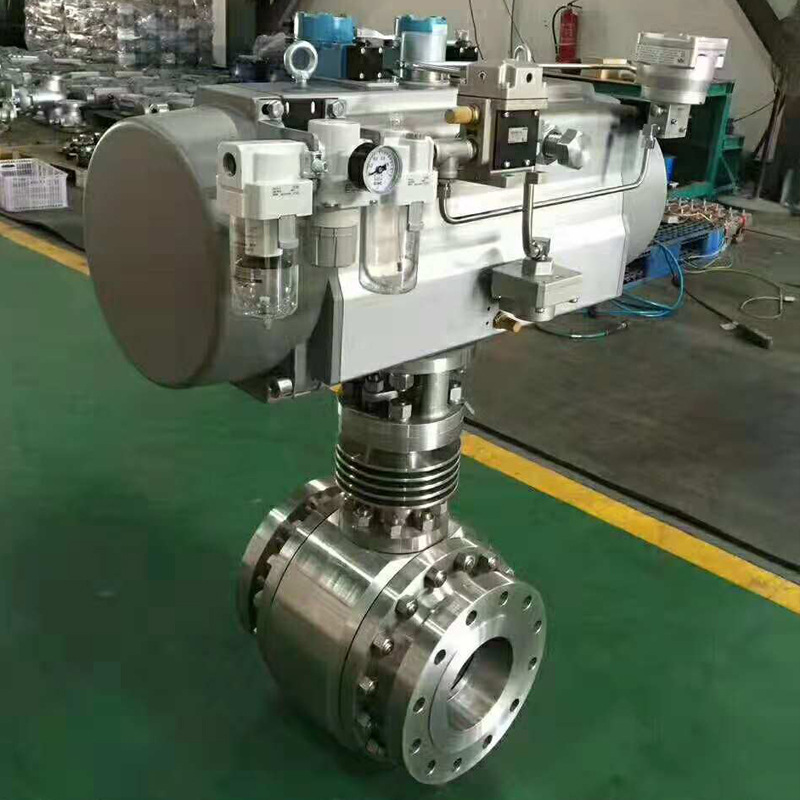

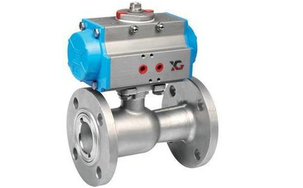

氣動高溫球閥,Q641M氣動高溫球閥實物圖片
產品特點
1、氣動高溫球閥采用高分子復合材料的密封圈材料，有耐高溫，耐高壓，耐磨之性能。
2、氣動高溫球閥閥體內通道平整光滑，暢通無阻地輸送粘性流體，漿液以及固體顆粒等介質。
3、氣動高溫球閥適用工作溫度350度左右，是導熱油閥門，廣泛應用于石油，化工，制藥電力，食品等行業。
氣動執行器
采用GTD系列或ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用AW型系列氣動執行器拔叉式傳動，結構合理，輸出扭矩好，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步。
氣動高溫球閥,Q641M氣動高溫球閥技術參數和性能
| Q641M/PPL氣動高溫球閥執行器技術參數
| Q641M/PPL氣動高溫球閥閥體參數
|
|
類 型 |
雙作用活塞式、彈簧復位式 |
公稱通徑 |
DN15～200mm |
|
氣源壓力 |
雙作用：2-8bar/單作用：4-8bar |
公稱壓力 |
PN1.6、2.5MPa |
|
輸出力矩 |
雙作用：4N·M～10560N·M |
閥軸材質 |
碳素鋼、不銹鋼 |
|
單作用：7N·M～2668N·M |
閥體材質 |
球墨鑄鐵、碳素鋼、304/316/316L不銹鋼 |
|
工作溫度 |
-28～+300 (M/F) |
球體材質 |
304/316/316L不銹鋼 |
|
-28～+350 (PPN) |
閥座密封 | 耐磨碳結石墨（M）、PPL |
|
動作范圍 |
0～90°±5° |
溫 度 |
M≤300℃、PPL≤350℃ |
|
接口螺紋 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
適用介質 |
水、石油、導熱油、蒸汽、高溫氣體、漿料、氧化性介質等 |
|
GTD110～GTD350/ATD100～200 G1/4″ |
|
閥位信號 |
定位器：4～20mA/回信器：全開全關信號 |
特 點 |
耐高溫、一體化結構、阻力小、多種長度 |

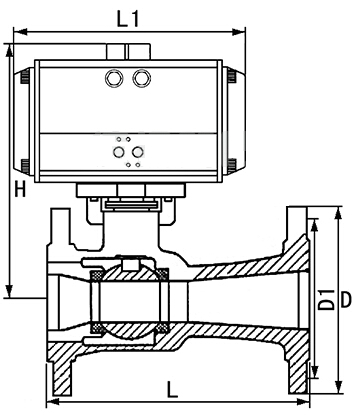

氣動高溫球閥,Q641M氣動高溫球閥外形尺寸
| 公稱通徑DN
| L
| L1
| H
| D
| D1
| 執行器型號
|
|
壓力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
僅供參考 |
|
15 |
130 |
140 |
182 |
95 |
65 |
GTD-52 |
|
20 |
150 |
140 |
186 |
105 |
75 |
GTD-63 |
|
25 |
160 |
158 |
208 |
115 |
86 |
GTD-63 |
|
32 |
180 |
158 |
212 |
136 |
100 |
GTD-70 |
|
40 |
200 |
210 |
269 |
146 |
110 |
GTD-70 |
|
50 |
230 |
248 |
295 |
160 |
125 |
GTD-83 |
|
65 |
290 |
248 |
306 |
180 |
145 |
GTD-90 |
|
80 |
310 |
268 |
329 |
195 |
160 |
GTD-110 |
|
100 |
350 |
345 |
384 |
215/230 |
180/190 |
GTD-127 |
|
125 |
400 |
410 |
420 |
245/270 |
210/220 |
GTD-160 |
|
150 |
480 |
438 |
440 |
280/300 |
240/250 |
GTD-190 |
|
200 |
600 |
487 |
506 |
335/360 |
295/310 |
GTD-210 |
附件選項
根據不同控制和要求可選擇下列附件：
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣定位器：輸入4～20mA信號,實現閥門調節功能。
訂貨說明
1、氣動執行器類型：雙作用、單作用
2、介質類型、溫度、壓力
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
