自力式壓力調節閥

更新時間:2025/4/14

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,自力式壓力調節閥售前、售中、售后專業服務。

  產品名稱: 自力式壓力調節閥   產品型號: ZZY,ZZYP,ZZYM,ZZYN
  驅動方式: 自動   連接形式: 法蘭
  結構形式: 自力式   密封結構: 密封墊
  壓力范圍: 1.6MPa-32.0MPa   公稱通徑: DN20-300
  常用材質: 碳鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

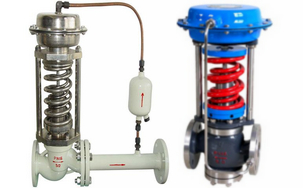

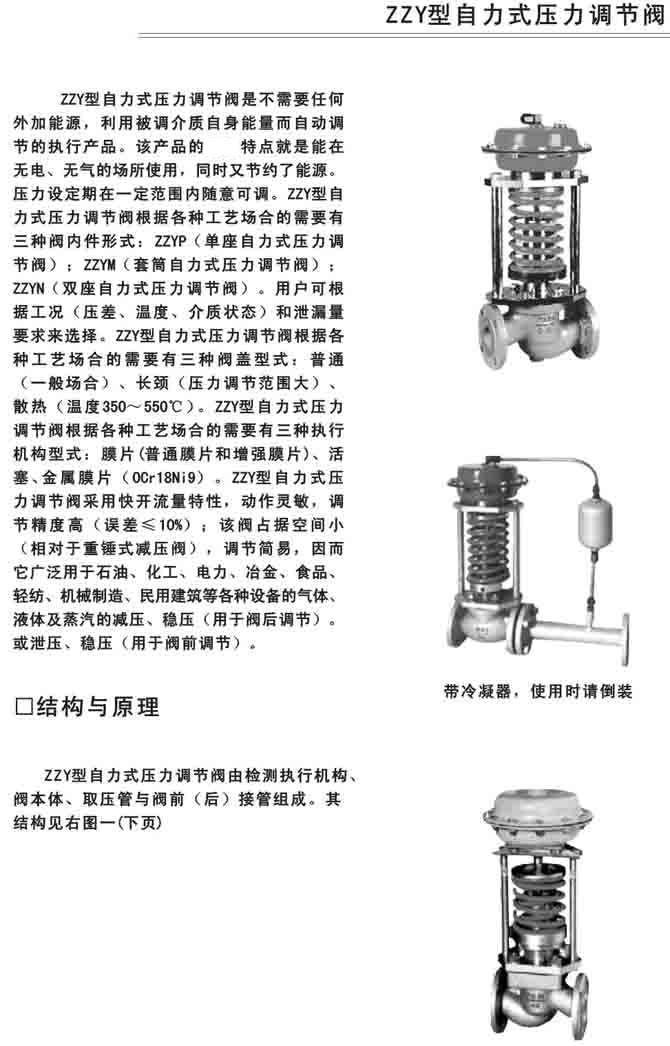

自力式調節閥高清實物圖

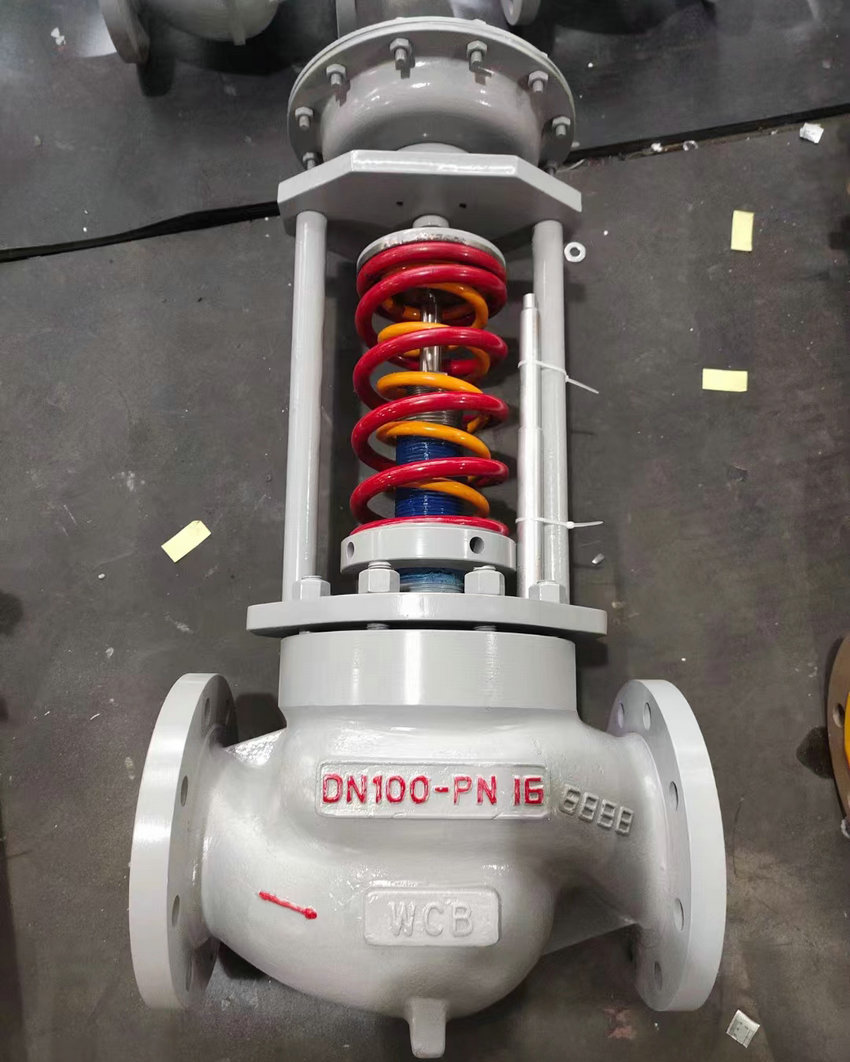

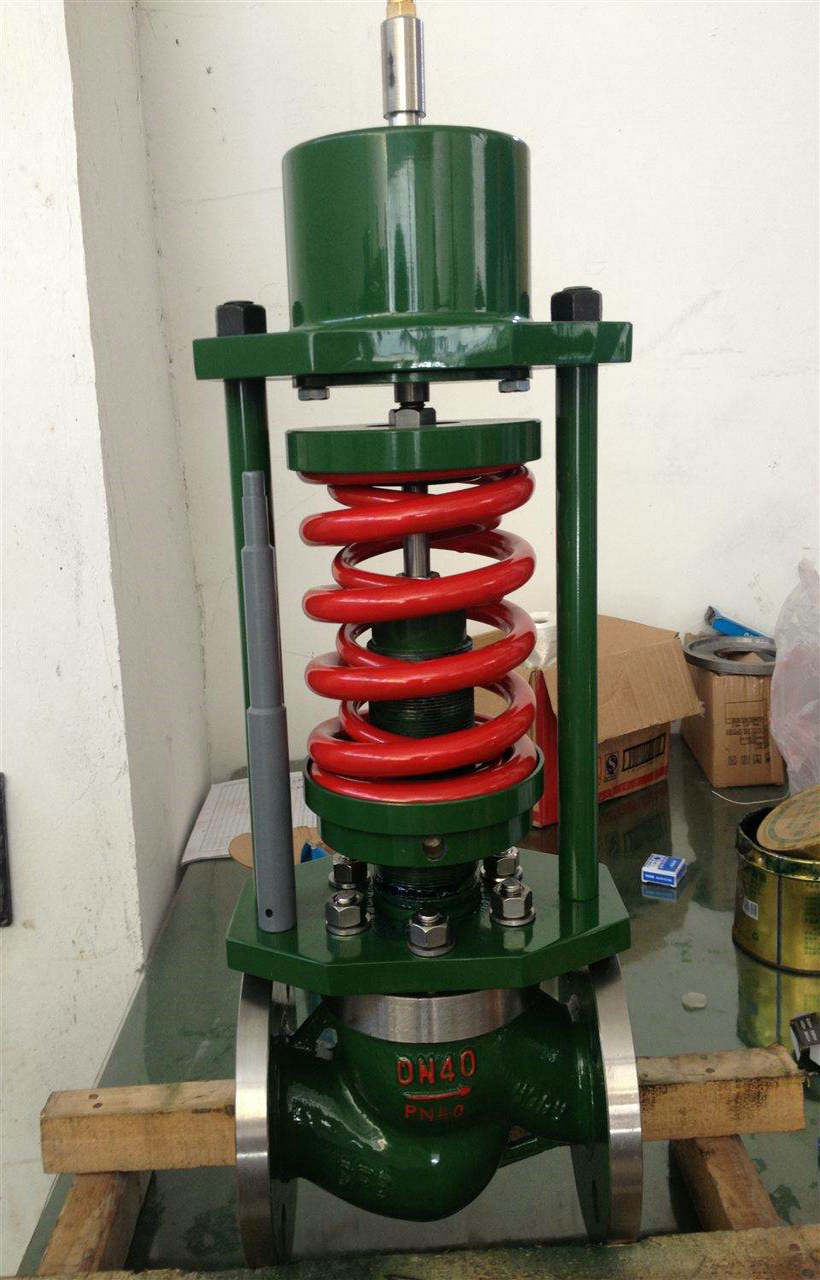

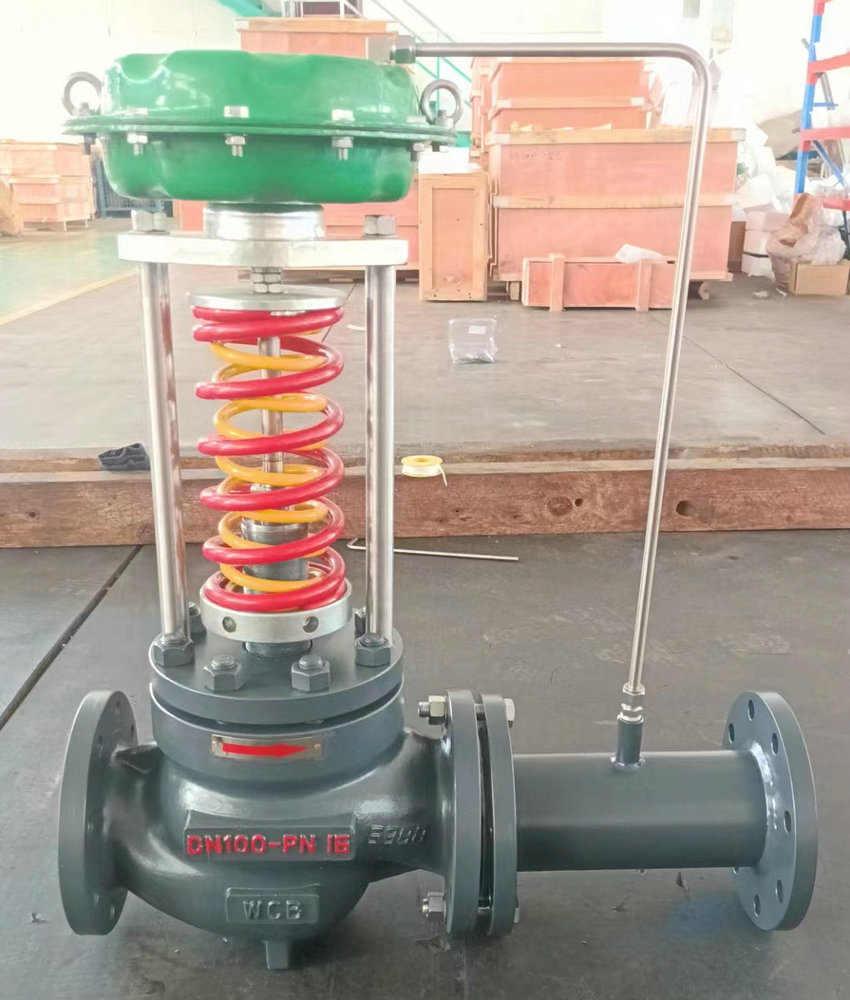

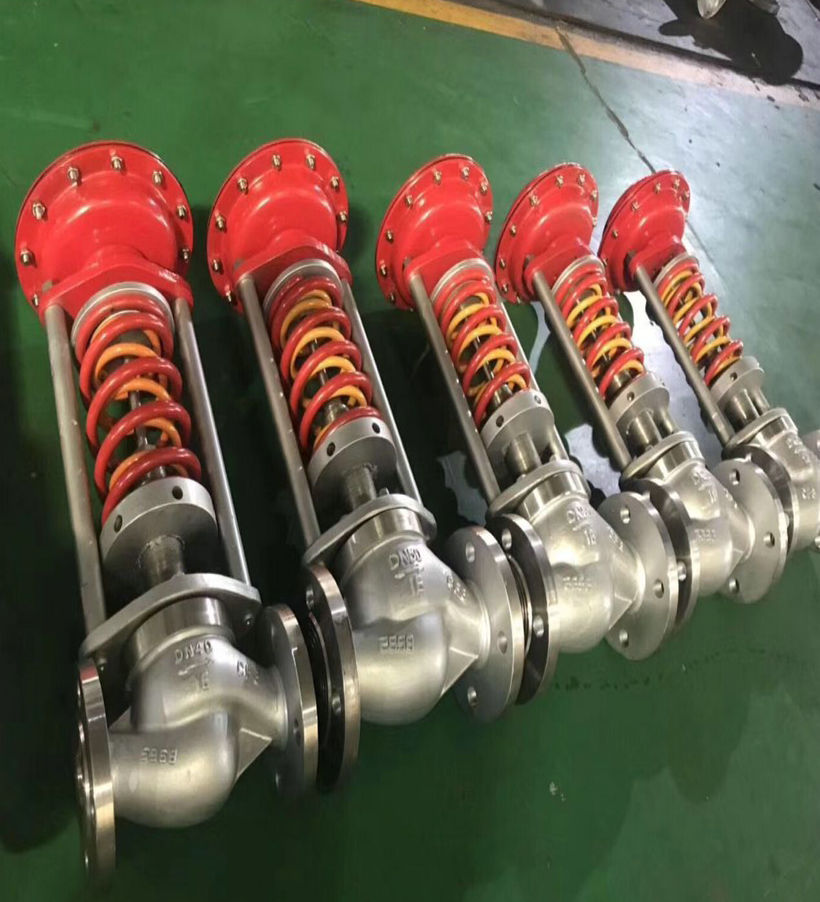

自力式壓力調節閥高清實物圖

ZZY系列自力式調節閥_自力式壓力調節閥無需外加能源,利用被調介質自身能量為動力源,引入執行機構控制閥芯位置,改變兩端的壓差和流量,使閥前(或閥后)壓力穩定。有動作靈敏,密封性好,壓力設定點波動小等,廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓和穩壓的自動控制。

本系列產品有單座(ZZYP),套筒(ZZYM),雙座(ZZYN)三種結構;執行機構有薄膜式、活塞式二種;作用形式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。

產品特點(1)自力式壓力調節閥無需外加能源,能在無電無氣的場所工作,既方便又節約了能源。
(2)壓力分段范圍細且互相交叉,調節jing度高。
(3)壓力設定值在運行期間可連續設定。
(4)對閥后壓力調節,閥前壓力與閥后壓力之比可為10:1~10:8。
(5)橡膠膜片式檢測,執行機構測jing度高、動作靈敏。
(6)采用壓力平衡機構,使調節閥反應靈敏、控制jing確。

自力式壓力調節閥連接尺寸及標準

法蘭標準:鑄法法按BG9113-88、JB/79-94
法蘭密封面型式:PN16凸面
PN40、64為凹凸、閥體為凹面
結構長度按BG12221-98
執行機構信號接口:內螺紋M16×1.5

※ 閥體法蘭及法蘭端面距離可按用戶指定的標準制造。如:ANSI、JIS、DIN等。

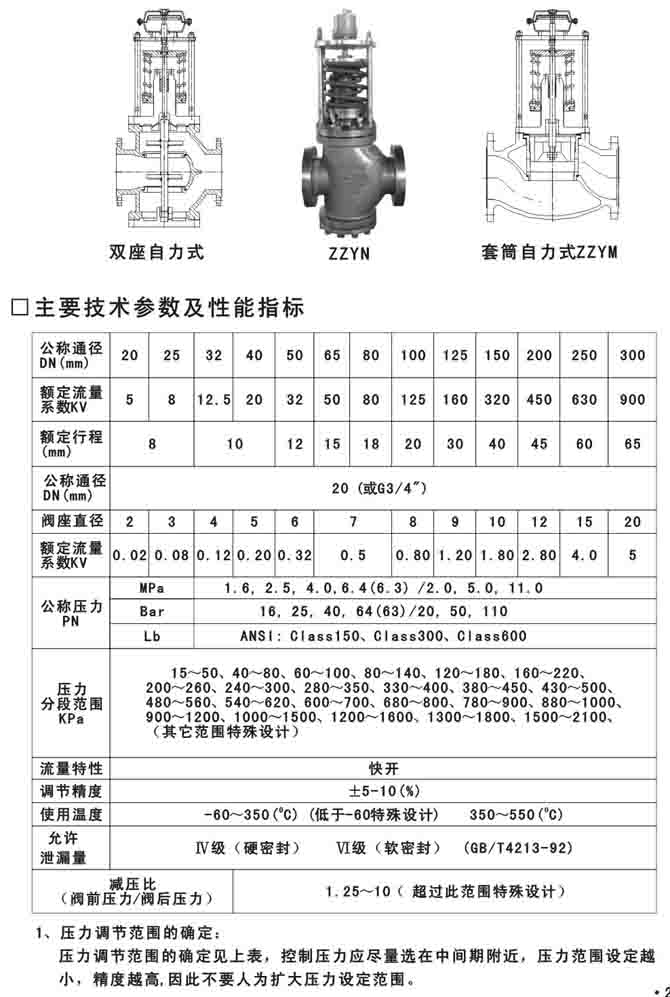

自力式壓力調節閥技術參數

公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
噪音衡量系數Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
允許壓差
(Mpa)
PN16 1.6 1.5 1.2 1,0
PN40 2.0
閥蓋形式 標準型-17~+300℃、高溫型+300℃~+450℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式 單座、套筒型閥芯
流量特性 線性

執行器參數

有效面積(cm ) 32※ 80 250 630
壓力設定范圍(MPa) 0.8~1.6 0.1~0.6 0.015~0.15 0.005~0.035
0.3~1.2 0.05~0.3 0.01~0.07
保證壓力閥正常工作的
壓差△Pmin(MPa)
≥0.05 ≥0.04 ≥0.01 ≥0.005
允許上下膜室之間壓差(MPa) 2.0 1.25 0.4 0.15
材料 膜蓋:鋼板鍍鋅; 膜片:EPDM或FKM夾纖維
控制管線、接頭 銅管或鋼管10×1; 卡套式接頭:R1/4"

注:※該有效面積所對應的壓力設定范圍不適用于DN150-250。

性能指標

設定值偏差 ±8%
允許泄露量
(在規定實驗條件下)
硬密封 4×0.01%閥額定容量
軟密封 DN15~50 DN65~125 DN150~250
10氣泡/min 20氣泡/min 40氣泡/min

工作溫度

公稱通徑 15~125mm 150~250mm
密封型式 硬密封 ≤150℃ ≤140℃
冷卻罐≤200℃ 冷卻罐和加長件≤200℃
冷卻罐和散熱片≤350℃ ※ 冷卻罐和加長件≤300℃ ※
軟密封 ≤150℃

注:※表示該閥允許工作溫度,僅當介質為蒸汽時有效,且耐溫至350℃需選用PN40的閥體。

零件材料

材料代號 C(WCB) P(304) R(316)
主要
零件
閥體 WCB(ZG230-450) ZG1Cr18Ni9Ti(304) ZG1Cr18Ni12Mo2Ti(316)
閥芯、閥座 1Cr18Ni9Ti(304) 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316)
閥桿 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
膜片 丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠
膜蓋 A3、A4鋼涂四氟乙烯
填料 聚四氟乙烯、柔性石墨
彈簧 60Si2Mn
導向套 HPb59-1

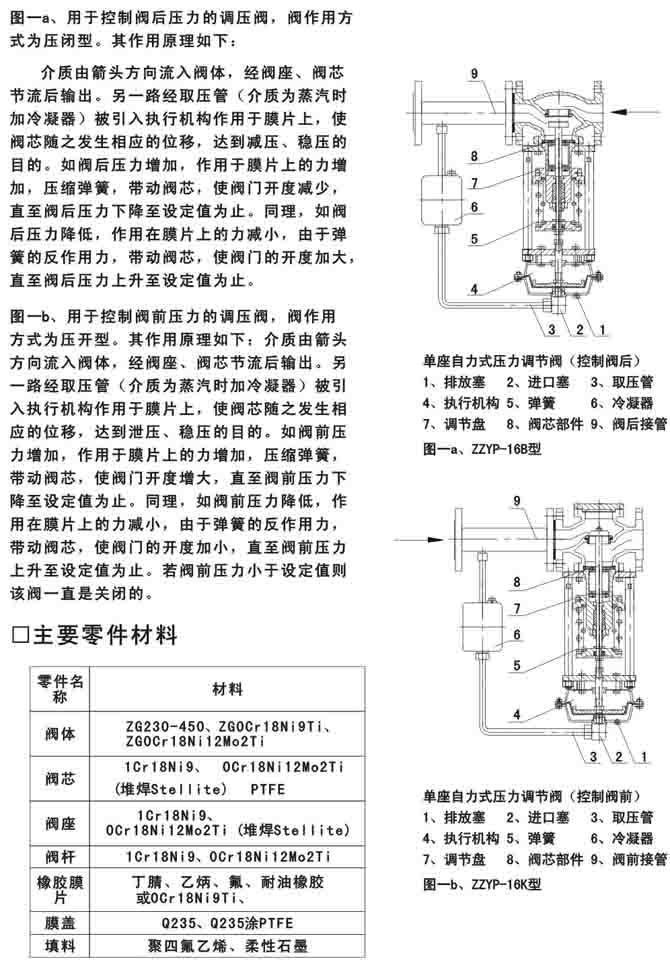

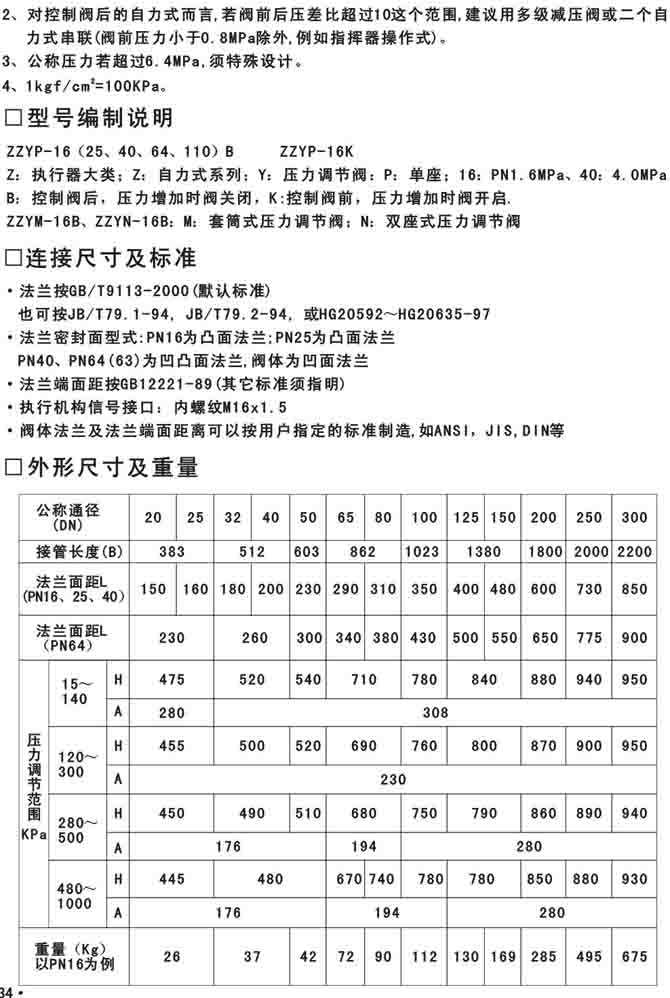

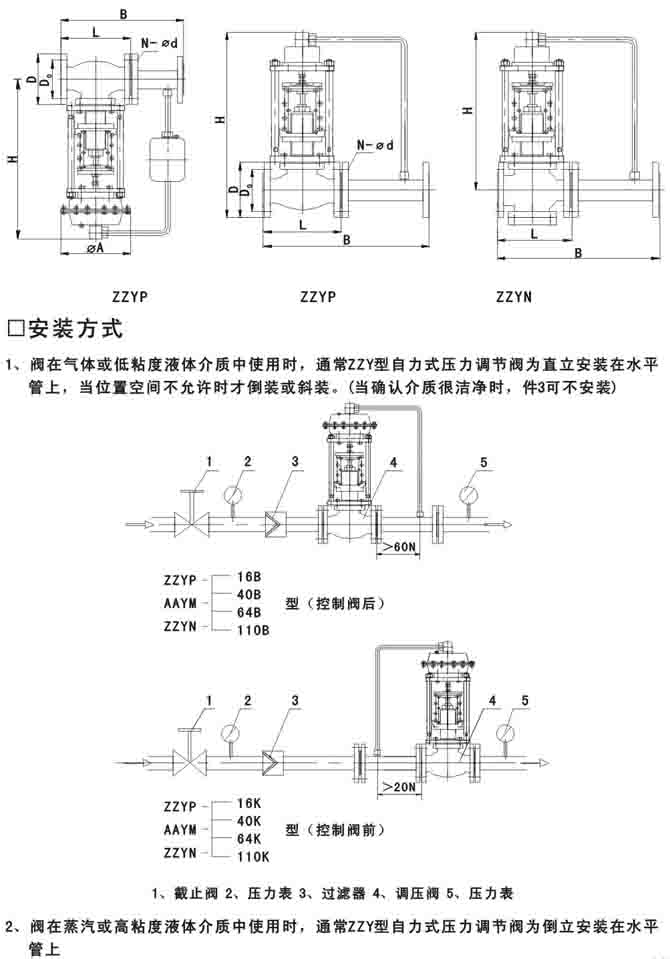

自力式壓力調節閥_(自力式,壓力)調節閥參數尺寸圖:












自力式壓力調節閥訂貨須知

訂貨時請用戶提供以下資料:
調節閥名稱
公稱壓力Mpa
公稱通徑(mm)
額定流量系數(Kv)
固有流量特性
介質名稱
工作溫度及范圍
整機作用方式
壓力設定點及調節范圍
閥體、閥內件及填料材質
所配附件
其它特殊要求

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。

相關產品:直接作用壓力調節閥 更多相關產品:自力式微差調節閥
