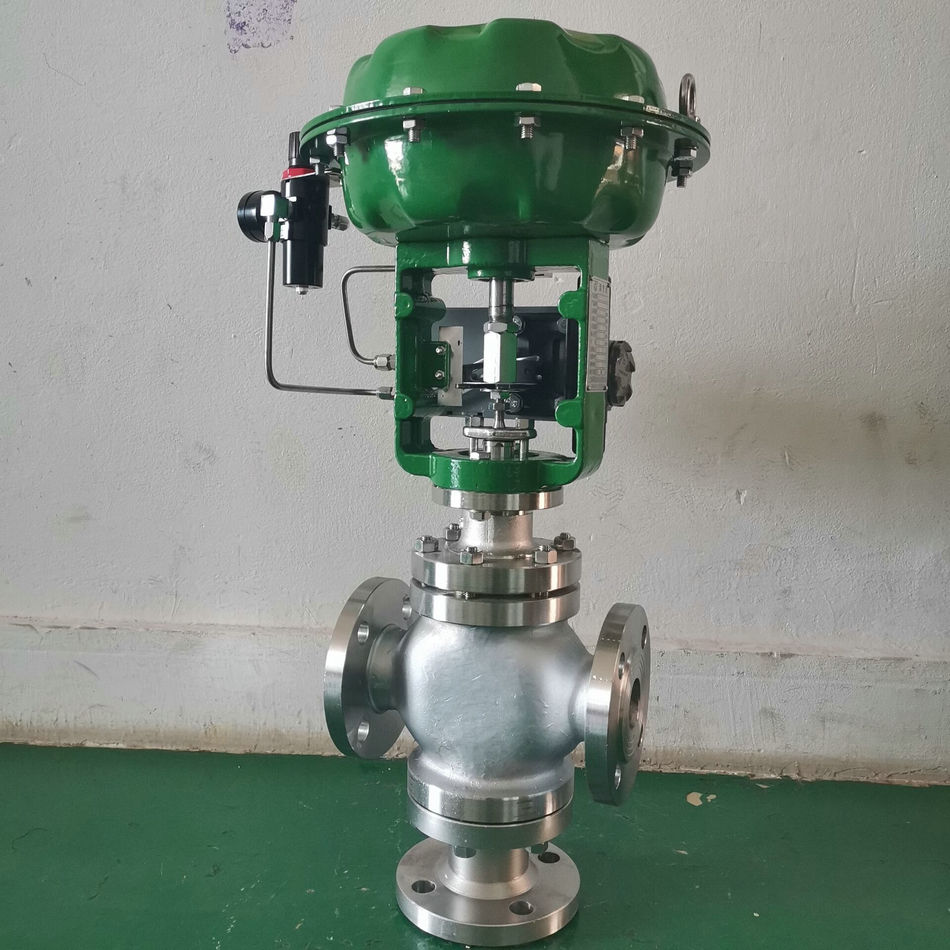

氣動三通調節閥

更新時間:2025/4/14

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,氣動三通調節閥售前、售中、售后專業服務。

  產品名稱: 氣動三通調節閥   產品型號: ZMA系列
  驅動方式: 氣動   連接形式: 法蘭
  結構形式: 三通   密封結構: 密封墊
  壓力范圍: 1.6MPa-6.4MPa   公稱通徑: DN20-300
  常用材質: 碳鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程


氣動三通調節閥_氣動(合流,分流)三通簿膜調節閥采用賀筒型薄壁窗口形閥芯結構,不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構,具有結構緊湊、重量輕、體積小、拆裝方便等。廣泛應用于控制氣體、液體等介質,工藝參數如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合并成一種流體的場合。

1、氣動三通調節閥是自動化控制系統中儀表的執行單元,采用電-氣閥門定位器,以電信號和壓縮空氣為動力,接受控制系統輸入的0-10mA DC或4-20mA DC電流信號,由調節器將壓縮空氣,轉換成氣源壓力信號輸入輸出,可實現分程控制(段幅信號),從而改變閥芯開度位移,達到對流體介質的工藝參數調節控制
2、氣動三通調節閥按作用模式可分;

正作用:氣閉式(當信號壓力增大時閥位向下位移),《B型》
反作用:氣開式(當信號壓力增大時閥位向上位移),《K型》
3、三通調節閥閥芯結構為圓筒型薄壁窗口形閥芯,采用閥芯側面導向與閥座內表面導向和上襯套導向,因此導向面積大,工作可靠。流體對閥芯作用方向都處于流開狀態,故閥工作性能穩定。
4、三通調節閥有三通合流式調節閥(把兩種流體經三通閥混合成一種流體)和三通分流式調節閥(把一種流體經三通閥分成兩路流出)兩種形式。當公稱通徑DN≤80mm和壓差較小的場合時,分流閥可以采用同口徑的合流閥代替。流量特性有直線性、拋物線性兩種。
5、三通調節閥它可以代替二臺同時使用的二通調節閥,起分流或合流作用及兩相調節配比作用。
本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。產品壓力等級有PN1.6 4.0 6.4MPa;公稱通徑DN25~300mm;適用流體溫度有-40~+450℃;按溫度高低配用不同閥蓋可分常溫型、高溫型兩種

執行機構

ZHA/B型多彈簧氣動薄膜執行機構由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。是針對老式的ZMA/B型單彈簧氣動薄膜執行機構存在的尺寸大、笨重、深波紋膜片不可靠等問題氣動薄膜執行機構,其膜蓋盤、限制件等零件均采用鋼板沖壓成型。膜片形狀較復雜,采用特殊的壓制工藝,使爆破度達22kg/cm2以上。多彈簧形式改善了彈簧制造的工藝性,有利于不同彈簧范圍的組配。可調零功能則提高了線性jing度。表面處理采用環氧靜電粉未噴涂,具有高牢度和耐腐蝕性。具有受力均勻、穩定性好、尺寸小,重量輕等特點。以壓縮空氣為能源動力,接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號,此壓力作用在膜室膜片上產生推力壓縮彈簧組件,并使推桿位移,當推桿與彈簧組被壓縮后產生的反力相平衡時,閥桿就穩定在相應行程上。依照力平衡原理,行程大小與壓力信號輸入大小成一定的比例關系,從而達到閥門閥芯準確定位。

氣動三通調節閥產品特點:
  流對對閥芯作用方向都處于流開狀態,故閥能穩定工作。
  除上閥蓋處襯套導向外,閥芯側面與閥座內表面也有導向作用,導向面積大,工作可靠。
  執行機構采用多彈簧結構,高度減小30%。重量減輕30%。

零件材料:
閥體、閥蓋:HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座:1Cr18Ni9Ti,司太萊合金堆焊
波紋膜片:丁晴橡膠夾增強滌綸織物
填料:聚四氟乙烯,柔性石墨
膜蓋:A3
彈簧:60SiMn
閥桿、推桿:2Cr13、1Cr18Ni9Ti
襯套:2Cr13
軟密封閥芯:增強聚四氟乙烯
墊片:橡膠石棉板、10、1Cr18Ni9Ti石棉纏繞墊片

氣動三通調節閥_氣動(合流,分流)三通調節閥主要技術參數

調節機構主要技術參數
公稱通徑 合流 2.5 32 40 50 65 80 100 125 150 200 250 300
(mm) 分流




80 100 125 150 200 250 300
額定流量系數(Kv) 合流 8.5 13 21 34 52 85 135 210 340 535 800 1260
分流




85 135 210 340 535 800 1260
公稱壓力MPA 1.6;4.0 6.4
行程MM 16 25 40 60 100
流量特性 直線
介質溫度℃ -200~200(常溫);-40~315(中溫型)
法蘭尺寸 鑄鐵法蘭尺寸按JB78-59,鑄鋼法蘭尺寸按JB79-59
法蘭型式 法蘭密封面型式按JB77-59,其中鑄鐵法蘭按光滑式,鑄鋼法蘭按凹式
閥體材質  ZG270-500;ZG1CR18Ni9Ti,ZG0CR18Ni12MO2Ti
閥芯材質 1CR18Ni9
可調比 30:1
執行機構主要技術參數
型號 ZMA/B-3 ZMA/B-4 ZMA/B-5 ZMA/B-6
有效面積CM2 400 630 1000 1600
行程MM 16.25 40 60 100
彈簧范圍MPA 0.02~0.10;0.04~0.20;0.08~0.24;0.02~0.06;0.06~0.10;0.08~0.24
主要零部件
主要零件材料及推薦使用溫度范圍
零件名稱 零件材料 溫度范圍
閥體
上、下閥蓋
HT200 -20~+200
ZG270-500 -40~+450
ZG1CR18Ni9Ti -250~+550
閥芯、閥座、閥桿 1CR18Ni9 -250~+550
密封墊 像膠石棉板
不銹纏繞執
填料 F4
上、下膜蓋 A3鋼板
螺栓螺母 35CrMoA
35、A3
支架、頂盤 HT200
壓縮彈簧 60Si2Mn
波紋薄膜 5806膠夾480D尼龍網眼布
許用介質壓力和工作溫度關系
材料代號 公稱壓力
MPA
試驗壓力 介質工作溫度℃
<120 <200 <250 <300 <350 <400 <425 <450
工作壓力MPA
HT200 1.6 2.4 1.6 1.5 1.4




ZG270-500 4 6
4 3.7 3.3 3 2.8 2.3 1.8
6.4 9.6
6.4 5.9 5.2 4.7 4 3.7 2.9
ZG1CR18Ni9Ti 4 6



4 3 2.7 2.4
6.4 9.6



6.4 4.4 4.2 4
氣動三通調節閥_氣動(合流,分流)三通調節閥性能參數
主要技術性能指標
項目 不帶定位器 帶定位器
基本誤差% ±6 ±1.5
回差% 5 1.5
死區% 4 0.6





%
氣開 始點 ±2.5 ±1.5
終點 ±6
氣關 始點 ±6
終點 ±2.5
允許壓差
氣源壓力 彈簧范圍 25 32 40 50 65 80 100 125 150 200 250 300
0.14MPA 0.02~0.10 1120 750 500 300 300 200 120 120 80 50 50 25
氣動三通調節閥_氣動(合流,分流)三通調節閥外形尺寸
外形尺寸




D 合流 分流
L H1 H2 L H1 H2
PN(MPa) PN(MPa) PN(MPa) PN(MPa)
1.6 4 6.4 常溫型 中溫型 1.6 4 6.4 1.6 4 6.4 常溫型 中溫型 1.6 4 6.4
25 16 325 185 190 200 615 763 140 150 160 185 190 200 615 763 140 150 160
32 200 200 210 622 773 150 160 170 200 200 210 622 773 150 160 170
40 25 220 220 235 625 776 160 170 180 220 220 235 625 776 160 170 180
50 250 255 265 640 794 180 190 200 250 255 265 640 791 180 190 200
65 40 410 275 285 295 861 1024 200 210 220 275 285 295 861 1024 200 210 220
80 300 310 320 879 1042 210 230 240 300 310 320 885 1050 225 250 265
100 350 360 370 873 1036 220 250 260 350 350 370 900 1060 245 275 285
125 60 495 410 430 440 1029 1244 260 300 300 410 425 440 1050 1265 285 320 325
150 450 465 475 1046 1261 280 320 320 450 460 475 1060 1275 305 340 245
200 550 560 570 1075 1290 320 380 380 550 560 570 1105 1320 350 400 410
250 100 600 635 660 670 1451 1641
444 450 635 660 670 1525 2800


300 720 740 770 1512 1760
584 584 720 740 770 1545 1820


 訂貨須知
1.產品名稱
2.公稱通徑DN(mm)
3.公稱壓力
4.流量特性要求
5.閥體材質及閥內件材料
6.介質種類和溫度范圍
7.閥前后壓力(壓差)
8.密封形式
9.配套附件

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。
