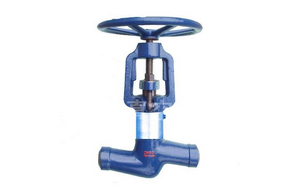

真空截止閥產品介紹：
真空隔離截止閥適用于工作溫度≤200℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
真空截止閥,真空隔離截止閥結構特點
1、主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。
2、密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。
3、結構簡單、緊湊、檢修方便，使用壽命長。
4、閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密性。
5、本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。
真空截止閥產品特點
1、產品按JB/T3595標準設計制造，滿足電站設備配套使用要求。
2、真空密封結構填料室，隔離真空可靠。
3、閥桿有抗腐蝕性，抗擦傷和耐磨性。
4、膨脹系數大，氣密性能好，系統與大氣隔離可靠。
真空截止閥,真空隔離截止閥產品標準
|
設計標準 |
結構長度 |
連接法蘭 |
試驗和檢驗 |
壓力-溫度 |
|
JB/T3595 |
GB/T15188.1 |
JB/T79.1-94 |
GB13927 JB/T9092 |
GB/T3595 |
真空截止閥性能規范
|
公稱壓力 |
試驗壓力 |
|
殼體 |
密封（水） |
密封（氣） |
上密封 |
|
1.0 |
1.5 |
1.1 |
0.6 |
1.1 |
|
1.6 |
2.4 |
1.8 |
1.8 |
|
2.5 |
3.8 |
2.8 |
2.8 |
|
4.0 |
6.0 |
4.4 |
4.4 |
|
6.4 |
9.6 |
7.0 |
7.0 |
|
10.0 |
15.0 |
11.0 |
11.0 |
真空截止閥適用范圍
|
殼體材料 |
適用介質 |
適用溫度 |
|
碳素鋼（C） |
水、蒸汽、油品 |
≤425 |
|
鉻鉬鋼（I） |
水、蒸汽、油品 |
≤550 |
|
鉻鎳不銹鋼（P） |
硝酸類 |
≤200 |
|
鉻鎳鉬不銹鋼（R） |
醋酸類 |
≤200 |
真空截止閥主要零部件材料
|
零件名稱 |
材料 |
|
閥體 |
WCB |
ZG1Cr5Mo |
ZG1Cr5Mo |
ZG1Cr18Ni12Mo2Ti |
|
閥 瓣/ 座 |
WCB |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
閥蓋 |
WCB/25 |
ZG1Cr5Mo |
ZG1Cr5Mo |
ZG1Cr18Ni12Mo2Ti |
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
填料 |
鉛青組合填料 |
|
閥桿螺母 |
鋁青銅 |
|
手輪 |
可鍛鑄鐵 |

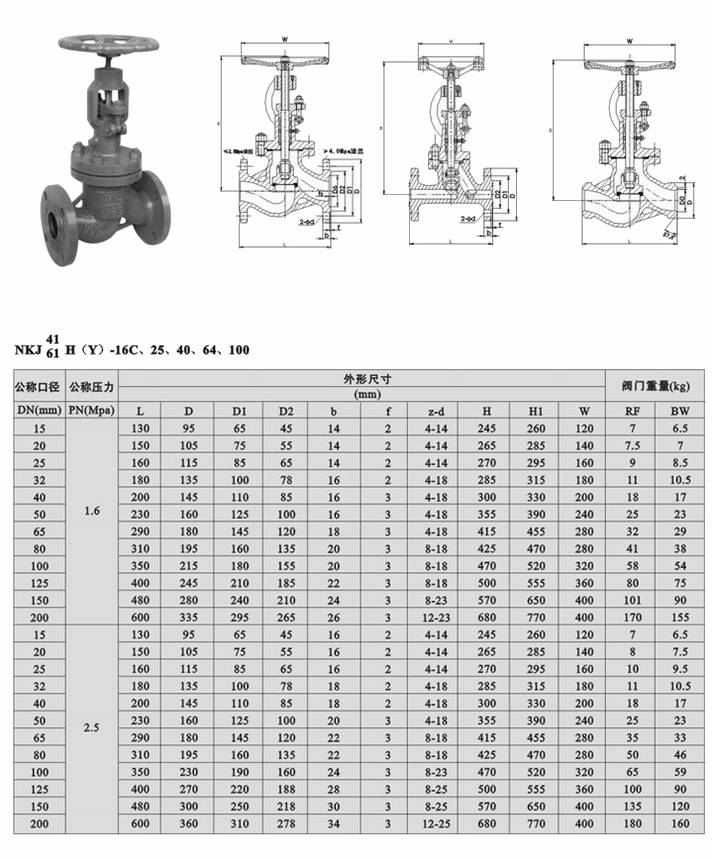

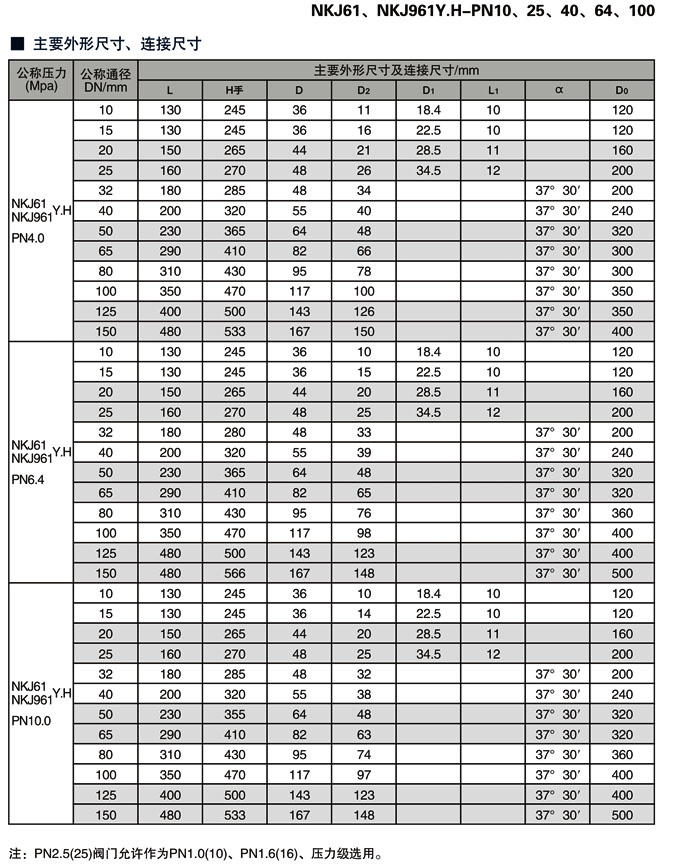

真空焊接截止閥,真空隔離截止閥尺寸結構圖:
